陶瓷氣體噴淋盤Showerhead：半導體薄膜沉積工藝均勻性的核心心臟件

   前面給大家詳細講解過晶圓載臺、陶瓷聚焦環等腔體下部核心配件，今天小編繼續帶大家認識半導體刻蝕、薄膜沉積設備中，位于腔體頂部、決定整片晶圓鍍膜均勻性與工藝穩定性的核心上部關鍵件——陶瓷氣體噴淋盤（Showerhead，也叫勻氣盤、氣體分配盤）。很多客戶優化工藝時，只關注下方的吸盤和轉臺精度，卻忽略了頂部噴淋盤的重要性。在ALD、CVD、PECVD、刻蝕等等離子工藝中，氣體怎么落、落得勻不勻、溫場穩不穩，全部由Showerhead決定，是真正把控薄膜厚度一致性、減少整片晶圓色差與速率偏差的“工藝心臟”。

一、什么是陶瓷氣體噴淋盤？它在設備里起什么作用？

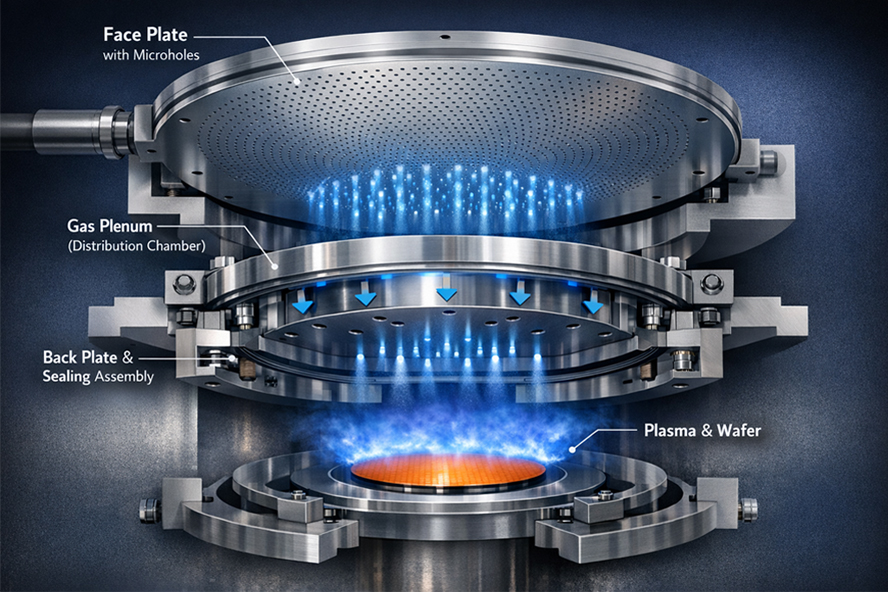

   陶瓷氣體噴淋盤是安裝在半導體工藝腔體頂端、正對晶圓轉臺的精密多孔陶瓷配件。簡單理解：它是整片腔體的“氣體分配器”與“上電極穩壓體”。多路工藝氣體經過盤體內部流道、微孔陣列均勻分流后，垂直、平穩、等量噴射到下方晶圓表面，配合下部載臺、聚焦環形成完整、穩定的等離子工藝環境。

   如果沒有高精度噴淋盤，工藝氣體進氣紊亂、邊緣流量不均、局部氣壓偏差，會直接導致晶圓中心與邊緣沉積速率差異大、膜層厚薄不均、臺階覆蓋性差、批次一致性漂移，是高端制程良率上不去的隱形關鍵原因。

小編總結噴淋盤三大核心不可替代的工藝價值：

1.精準勻氣分流，通過精密微孔陣列打散紊亂氣流，杜絕局部氣團、氣流死角，保證整片晶圓進氣量均勻一致；

2.穩定電場與等離子環境，作為上電極結構穩壓穩場，讓等離子分布更均勻，避免局部刻蝕、沉積速率異常；

3.隔絕雜質、阻擋腔體污染，防止氣體預反應積碳、積膜掉落顆粒，從源頭減少晶圓表面顆粒不良與缺陷。

二、傳統噴淋盤材質短板，制約先進薄膜制程升級

  早期設備普遍采用金屬噴淋盤、石英噴淋盤，只能適配低精度、厚膜、普通制程。進入納米級先進制程后，傳統材質的缺陷被無限放大。金屬噴淋盤導電不穩定、易氧化、易金屬析出，高溫等離子環境下容易腐蝕掉屑，直接造成晶圓重金屬污染，完全無法用于高端薄膜工藝。石英噴淋盤成本低、絕緣性尚可，但致命短板明顯：耐等離子轟擊弱、熱穩定性差、高溫易變形、微孔容易堵孔、擴孔。長期生產后會出現發白、起皮、掉粉、孔徑變異，導致氣流紊亂、工藝漂移、機臺參數頻繁偏移，需要頻繁停機維護換件，嚴重影響產線稼動率。

三、為什么高端制程全部升級陶瓷氣體噴淋盤？

  從業多年，見證行業全面從石英、金屬材質，迭代為高純氧化鋁、碳化硅陶瓷噴淋盤。陶瓷材質完美解決傳統材質的所有量產痛點，是當前ALD、PECVD、CVD、高端刻蝕設備的唯一主流標配。

1. 微孔均勻穩定，氣流一致性極高：陶瓷一體成型微孔陣列，孔徑均勻、孔壁光滑、不易堵孔、不易擴孔，長期使用氣流不漂移，保證每一片晶圓進氣狀態一致，膜層厚度均勻性大幅提升。

2. 耐等離子腐蝕、超長使用壽命：高純陶瓷耐氟、氯等離子轟擊，耐氣體沖刷、耐酸堿腐蝕，損耗極低，相比石英件壽命提升數倍，大幅減少開腔清洗、更換頻次，提升設備稼動率。

3. 熱場穩定、不變形、工藝不漂移：陶瓷熱膨脹系數極低，耐高溫、抗熱震，腔體高低溫循環下不會翹曲、變形、微孔偏移，長期保證穩定的工藝基準，杜絕批量工藝漂移。

4. 高潔凈零析出，杜絕二次污染：一體燒結高純陶瓷無涂層、無粘接、不掉粉、不釋金屬離子，適配先進制程超高潔凈要求，有效降低顆粒不良、針孔缺陷、膜層雜質問題。

四、陶瓷噴淋盤的超高加工壁壘

   看似只是一塊帶孔陶瓷，實則是半導體精密陶瓷里加工難度極高的品類，國產化門檻極高。首先是微孔一致性難把控，整片盤數千個微孔需要孔徑、孔距、垂直度完全統一，輕微偏差就會直接導致氣流不均。其次是大平面超薄結構易變形，平面度、平行度、端面光潔度容錯率極低。最后是成品良率低，打孔、精磨、清洗全過程極易堵孔、崩孔、產生微裂紋，量產穩定性極難把控。

五、鈞杰陶瓷如何突破噴淋盤量產難題？

   作為國產半導體精密陶瓷源頭廠家，鈞杰針對性攻克陶瓷噴淋盤的加工難點，形成成熟的國產化量產工藝。成型階段采用高純陶瓷配方與低應力燒結工藝，杜絕盤體變形、內應力殘留；微孔加工采用專屬精密打孔工藝，孔壁光滑、無毛刺、無崩孔，全域通氣均勻一致。精加工階段嚴控大平面精度，保證盤面平整、裝配密封嚴實、不漏氣、不偏位；后處理全程無塵超凈清洗、微孔疏通、顆粒檢測、真空封裝，杜絕堵孔與粉塵污染。支持標準及異形結構、分區流道、臺階結構、多規格微孔定制，可完美替代進口噴淋盤配件。

總結

   陶瓷氣體噴淋盤（Showerhead）是半導體薄膜沉積、刻蝕工藝的頂端核心配件，直接決定晶圓膜層均勻性、工藝穩定性與量產良率。替換傳統石英、金屬噴淋盤，升級鈞杰高純陶瓷噴淋盤，可徹底解決氣流不均、工藝漂移、頻繁換件、顆粒不良等痛點。搭配氮化鋁晶圓載臺、陶瓷聚焦環整套使用，實現腔體上下工藝系統全面穩定，助力半導體設備高端配件國產化降本增效。
